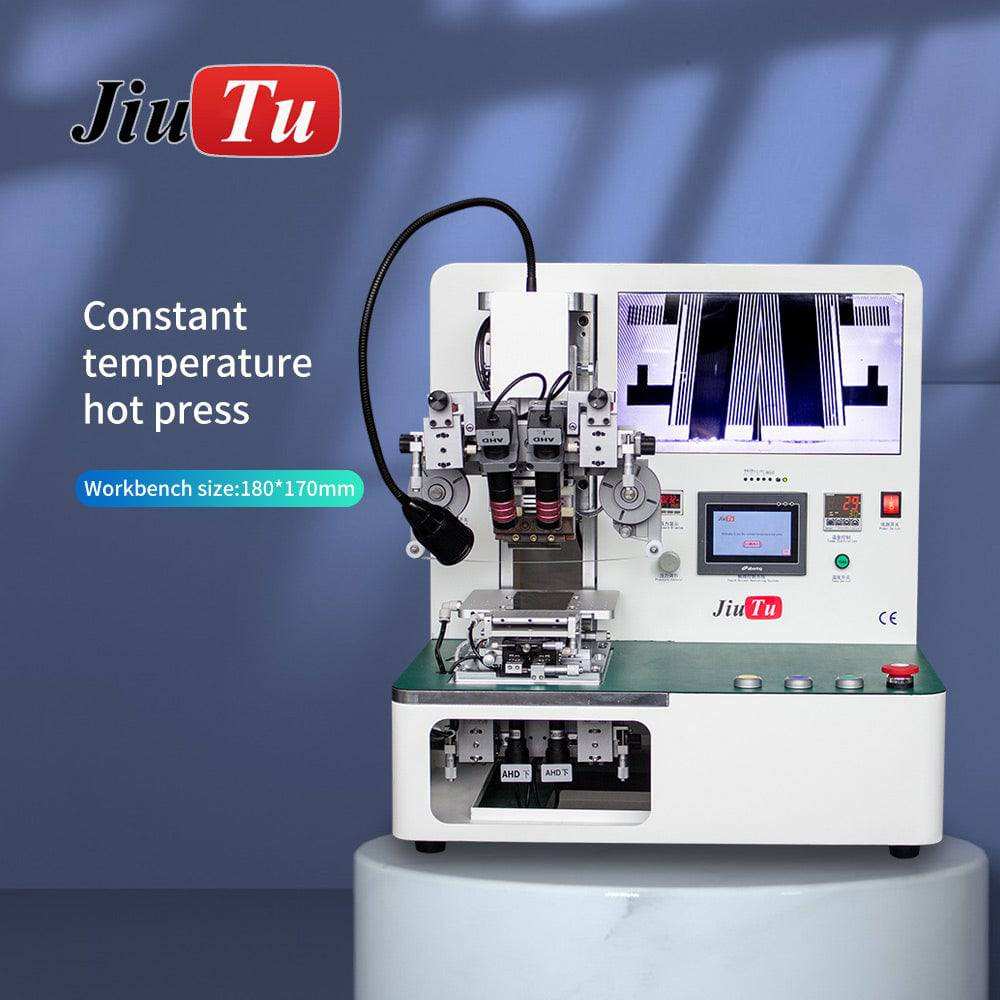

• Jiutu 9TU-M039A Hot Press Machine with pulse heating and HD camera for ACF/FPC bonding in electronics manufacturing
  • Hot Press Machine - Phone Repair Tools Machine Parts
  • Hot Press Machine - Phone Repair Tools Machine Parts
  • Hot Press Machine - Phone Repair Tools Machine Parts
  • Hot Press Machine - Phone Repair Tools Machine Parts
  • Hot Press Machine
1 6

JiuTu Machine

Varmpressemaskine

Varmpressemaskine

$4,850.00 USD
$4,850.00 USD $4,850.00 USD
Udsalg Udsolgt
Levering beregnes ved betaling.

Varmepressemaskine — ACF/FPC Pulslimemaskine

Jiutu 9TU-M039A Varmepressemaskine bruger pulsvarmning og ACF-limproces til at binde chips, FPC og FFC-kabler. Temperaturområde 0–500°C, tryk 0–0,6 MPa. Skærehoved kan tilpasses op til 90×5mm. HD-justeringskamerasystem. Bruges til kabelforbindelse i mobiltelefoner, medicinske anvendelser og R&D.

Hovedfunktioner:

● Pulsvarmning med konstant temperaturkontrol

● Hovedstruktur af 45# stål — høj præcision og stabilitet

● Japansk SMC cylinder + præcisionstrykreguleringsventil

● Importeret varmeisoleringsmodul og wolframstålskærehoved

● HD hjælpejusteringskamerasystem

● Forvarmningsfunktion for platform

P/N 9TU-M039A
Opvarmningsmetode Pulsvarmning
Arbejdstemperatur 0°C til 500°C
Nominel effekt 2500W
Maskinstørrelse 64×55×57 cm
Nettovægt 85 kg
Arbejdstryk 0,4–0,8 MPa
Spænding 220V 50Hz

Ofte stillede spørgsmål

Q1: Hvad er ACF-limningsprocessen, og hvordan bruger denne varmepressemaskine den?

A: ACF (Anisotropic Conductive Film) limning bruger ledende partikler indlejret i en klæbefilm til at skabe elektriske forbindelser mellem chips, FPC (Fleksible Printplader) eller FFC-kabler og displaypaneler. Jiutu varmepressemaskinen anvender præcis temperatur (0–500°C) og tryk (0–0,6 MPa) for at varmepresse og bryde ACF-partiklerne, hvilket opnår vertikal elektrisk ledning, samtidig med at horisontal ikke-ledning opretholdes for pålidelige, præcise forbindelser.

Q2: Kan skærehovedet på varmepressemaskinen tilpasses til forskellige FPC-størrelser?

A: Ja. Skærehovedet på Jiutu varmepressemaskinen kan tilpasses inden for 90 mm længde × 5 mm bredde for at matche forskellige FPC- og FFC-kabelstørrelser. Kamerajusteringssystemet kan også placeres op eller ned og konfigureres med forskellige linseforstørrelser baseret på kundeprøver, hvilket sikrer præcis justering for forskellige komponentstørrelser.

Se komplette oplysninger

Frequently Asked Questions

What types of bonding processes does the Hot Press Machine support?
The Hot Press Machine utilizes the ACF pulse bonding process, which uses conductive particles embedded in adhesive film to create electrical connections between chips, FPC, and FFC cables efficiently and reliably.
Is the cutter head on the Hot Press Machine customizable for different component sizes?
Yes, the cutter head can be customized up to 90×5mm to accommodate various FPC and FFC sizes, ensuring precise cuts for different applications.
What safety and precision features does the Hot Press Machine offer?
The machine features a high-precision HD alignment camera system for accurate positioning, as well as imported thermal insulation and a tungsten steel cutter head for durability and stability during operation.
What is the temperature range and pressure capacity of the Hot Press Machine?
It operates within a temperature range of 0–500°C and can apply pressure from 0.4 to 0.8 MPa, making it suitable for various bonding and rework processes.
In what industries can I use the Hot Press Machine?
The Hot Press Machine is ideal for use in mobile phone cable binding, medical device manufacturing, and R&D applications, where precise bonding of chips, FPC, and FFC cables is required.
