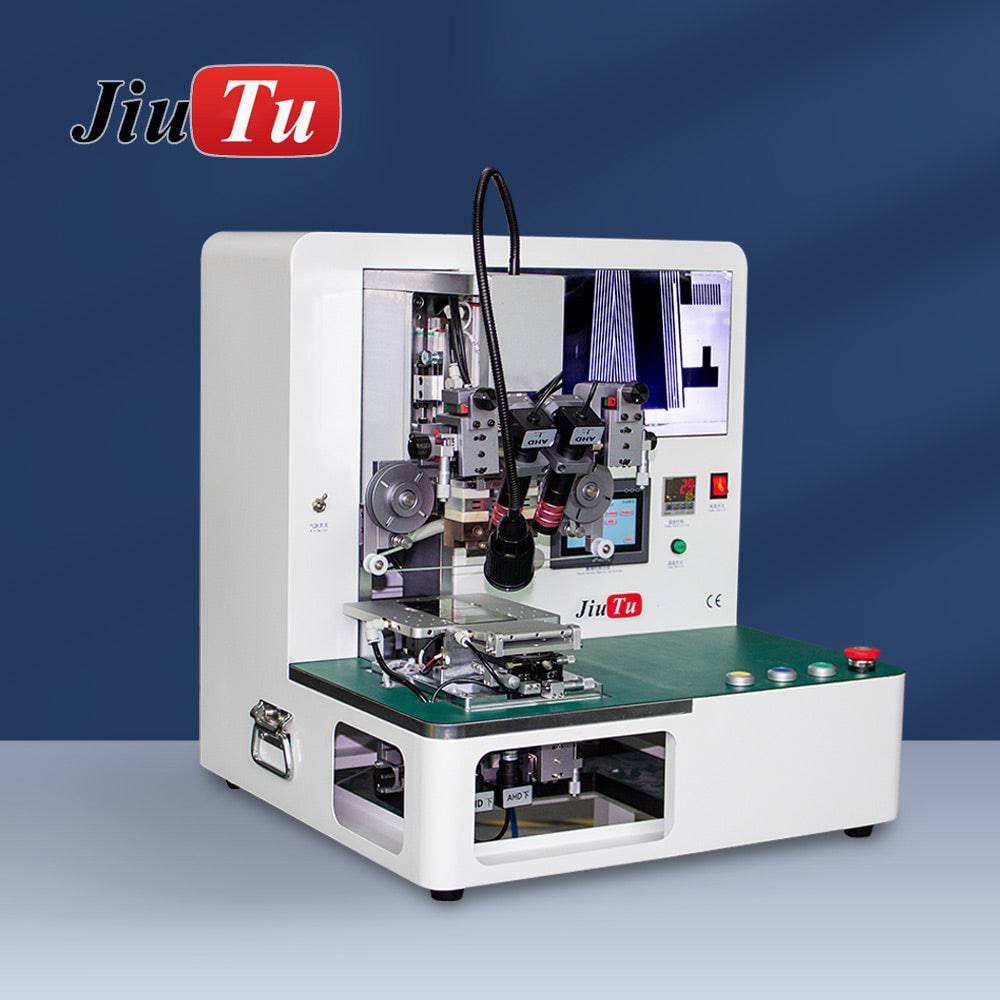

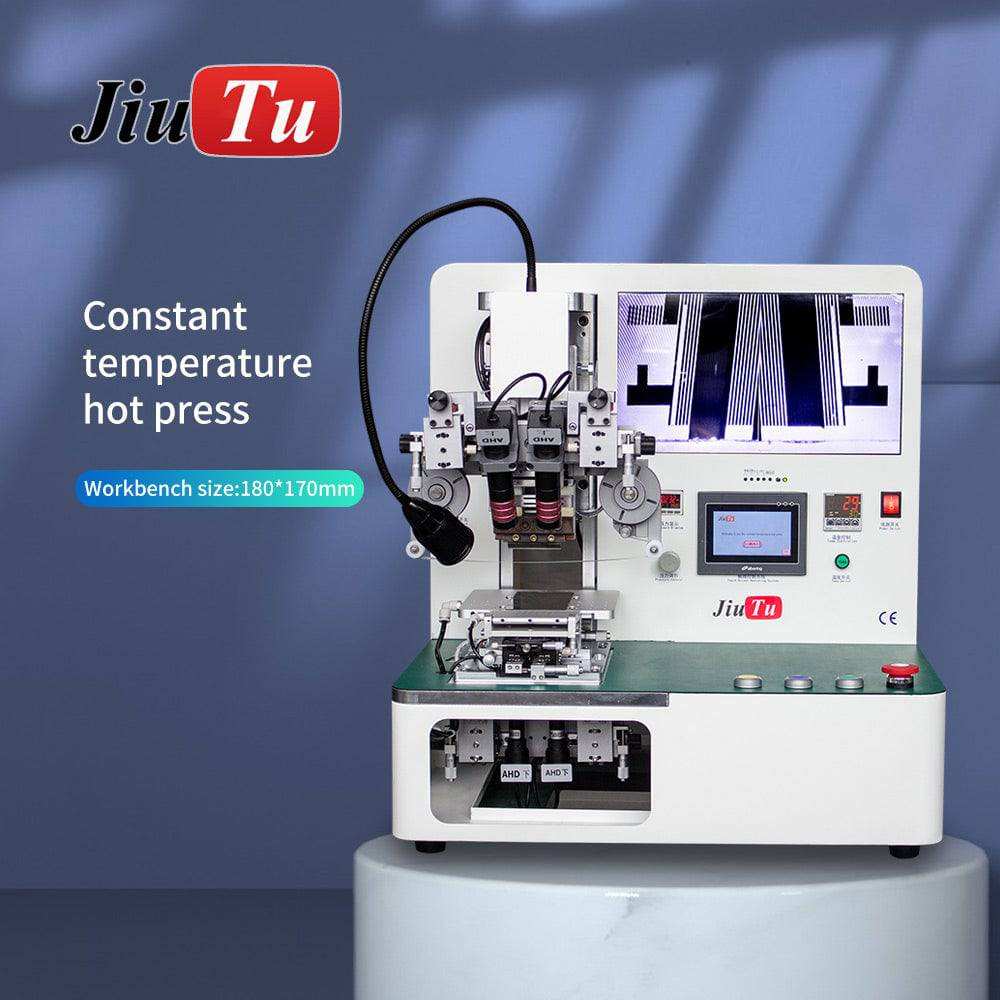

• Jiutu 9TU-M039A Press Welding Machine with pulse heating and HD alignment camera for precise FPC/FFC cable bonding
  • Press Welding Machine - Phone Repair Tools Machine Parts
  • Press Welding Machine - Phone Repair Tools Machine Parts
  • Press Welding Machine
  • Press Welding Machine - Phone Repair Tools Machine Parts
  • Press Welding Machine - Phone Repair Tools Machine Parts
1 6

JiuTu Christin

Máquina de soldadura a presión

Máquina de soldadura a presión

$4,850.00 USD
$4,850.00 USD $4,850.00 USD
Oferta Agotado
Los gastos de envío se calculan en la pantalla de pago.

Prensa soldadora
Función :
La longitud del cabezal de corte del producto se puede personalizar dentro de 90 mm * ancho de 5 mm; la temperatura se puede ajustar de 0 a 450 grados y la presión se puede ajustar de 0 a 0,6 mpa. La plataforma tiene una función de precalentamiento, y la cámara se puede colocar hacia arriba o hacia abajo según los requisitos, y los múltiples de lentes se pueden configurar de acuerdo con las muestras proporcionadas por el cliente.--Press Welding Machine

Principales características :

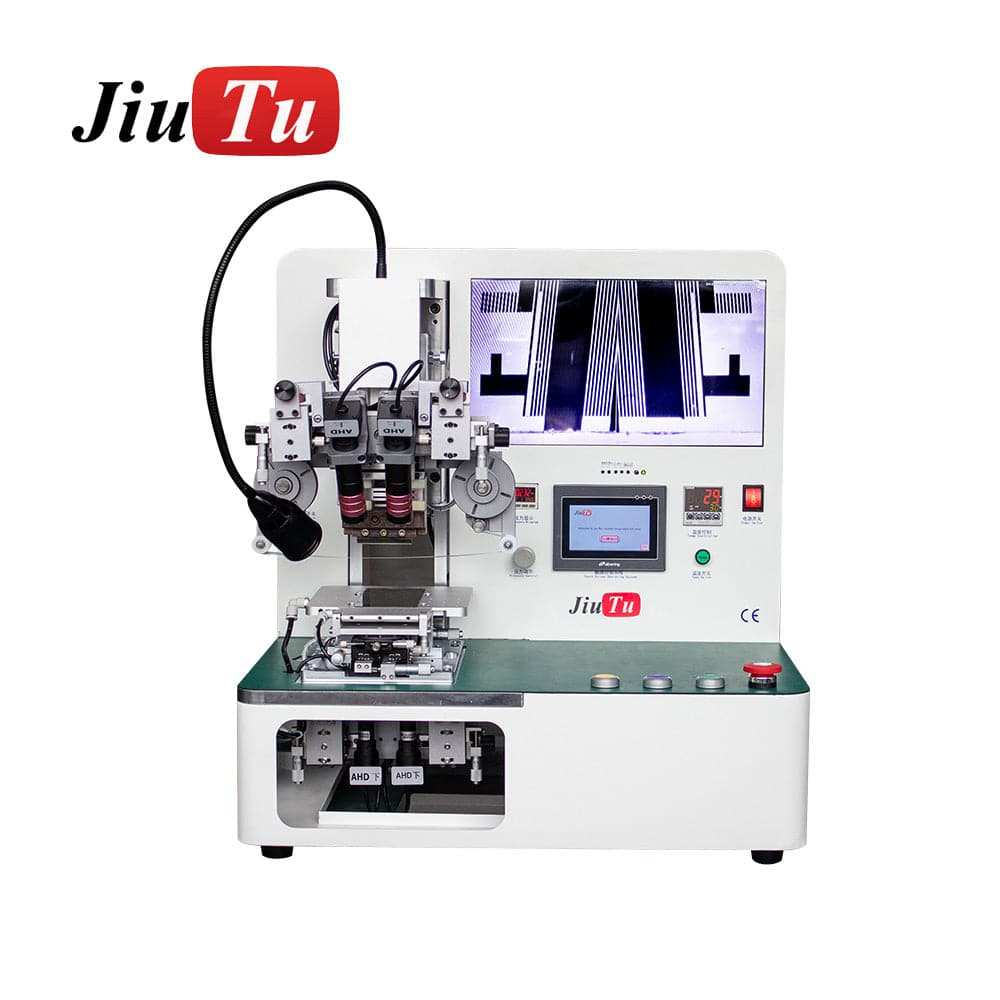

Se adopta el método de calentamiento a temperatura constante y la estructura principal está hecha de acero 45# con alta precisión y buena estabilidad. Usando cilindro SMC japonés + válvula reguladora de presión de precisión para controlar con precisión la fuerza de presión. El módulo de aislamiento térmico importado y el cabezal de corte especial de acero de tungsteno se utilizan para brindar durabilidad y precisión a altas temperaturas. Sistema de alineación auxiliar HD.--Prensa soldadora

Principio de funcionamiento: el proceso de pegamento ACF se utiliza principalmente para unir el chip, el cable FPC o FFC de acuerdo con los parámetros de presión, temperatura y tiempo del pegamento ACF. De acuerdo con la fuerza equivalente y la salida de temperatura de la prensa en caliente, las partículas de ACF se prensan en caliente y se chorrean en un momento determinado, para lograr el propósito de conducción vertical y no conducción horizontal.--Máquina de soldadura de prensa
Área de trabajo :
1, campo de enlace de cable de teléfono móvil,
2, campo médico,
3, prueba de investigación y desarrollo de laboratorio
Modelo
Máquina de soldadura a presión
N/P
9TU-M039A
Método de calentamiento
Calentamiento por pulsos
Temperatura de trabajo
0 ℃ a 500 ℃
Humedad de trabajo
40%--95%HR
Potencia nominal de trabajo
2500W
Tamaño de la máquina
64*55*57 CM
Peso neto
85kg
Presión laboral
4--6kgf/cm2
Presión laboral
0.4-0.8Mpa
Voltaje, fuente de alimentación
220V 50Hz
Máquina de soldadura a presión
Ver todos los detalles

Frequently Asked Questions

How does the Press Welding Machine differ from traditional soldering methods?
The Press Welding Machine uses pulse heating and applies heat and pressure simultaneously across the entire bonding area, ensuring faster cycle times and consistent bond quality, unlike traditional soldering which heats point-by-point.
What are the main applications of the Press Welding Machine?
This machine is primarily used for bonding FPC and FFC cables in mobile phones, medical electronic components, and in R&D for testing new bonding processes and materials.
What features make the Press Welding Machine suitable for precise bonding?
Features like pulse heating with precise temperature control, an HD alignment camera system, and a customizable cutter head up to 90×5mm enable accurate and repeatable welding for demanding electronic bonding applications.
Can the Press Welding Machine handle different cable sizes and materials?
Yes, the machine’s cutter head is customizable up to 90×5mm, and it supports bonding chips, FPC, and FFC cables using the ACF glue process, making it versatile for various sizes and materials.
What are the technical specifications of the Press Welding Machine?
The machine operates with a heating method of pulse heating, has a working temperature range of 0°C to 500°C, rated power of 2500W, and a working pressure of 0.4–0.8 MPa, ensuring high performance in precise bonding tasks.
