Hvad er de vigtigste funktioner ved en god LCD-bonder?

Boblefri binding afgøres af fire kernefaktorer –vakuum, tryk, varme og justering – plus en ren arbejdsgang, der holder overflader "stille". I felten er de fleste fejl ikke dramatiske. I stedet kryber et holde-trin, en plade belastes ujævnt, eller bindingsfronten løber for hurtigt i hjørnerne. Denne vejledning holder løftet om en praktisk "prøv-og-verificer"-metode, og den forbliver forankret i de fejl, der betyder noget: mikrobobler, hjørnebobler, slør og Newton-ringe.

De 4 kerneindikatorer (hvad du skal kigge efter i maskinkroppen)

1) Vakuum: ikke tallet, men holdet

Vakuumspecifikationer ser enkle ud på papiret. I praksis er vakuumydelsen en blanding af kammerstruktur, tætningsintegritet, rørsystemdesign og kontroltiminger.

Et godt kammer tømmes jævnt og holder uden at krybe tilbage. Den del med "holdet" er der, hvor udbyttet stille og roligt lever eller dør. Mange mennesker ser vakuummåleren under evakuering og slapper af, når den rammer målet. Men den almindelige overraskelse er denne: værdien ser pæn ud, men holdet flyder. Denne flydning er en inkubator for sene bobler.

Maskindelene, der normalt adskiller "ser fint ud" fra "forbliver fint", er mekaniske:

• Kammerstivhed og dørgeometri. En dør, der bøjer eller lukker ujævnt, skaber lækager i hjørnerne. Imens forbliver en stiv indkapsling konsekvent på tværs af cyklusser.

• Pakningsdesign og servicering. En pakning, der tørrer ren, sidder rent og udskiftes hurtigt, hjælper vakuumydelsen med at forblive stabil i ugevis. Når pakninger er vanskelige at servicere, driver ydeevnen gradvist.

• Evakueringssti og portplacering. På større områder skal luften forlade grænsefladen jævnt. Ellers bliver et hjørne en langsom zone, der senere udvikler sig til kant- eller hjørnebobler.

• Ventiler og returventiladfærd. I reel produktion betyder små tilbageløb under omkobling noget. Så ren ventil-timing og en pålidelig returventil-vej reducerer "bounce" under hold.

Der er også en "sandhed om arbejdsgangen", der er værd at sige ligeud. Støv og klæbemiddelslør påvirker ikke kun optikken. De påvirker også tætningen. En beskidt tætningsoverflade opfører sig som en lille lækage, selv når alt andet er i orden.

Én vigtig verifikationshandling: Hvis kun én metrik kontrolleres, skal du kontrollere 30-sekunders vakuumholddrift på samme punkt i cyklussen.
Mest almindelige faldgrube: at behandle "hurtig evakuering" som bevis, mens holdfasen stille og roligt kryber opad.

Når vakuumholdet svigter, viser inspektionen som regel sene mikrobobler, især nær kanterne efter en kort pause.

2) Tryk: jævn kontakt slår rå kraft

Tryk beskrives ofte som et maksimumtal. Men i optisk limning betyder trykkvalitet mere end tryktoppen. Målet er jævn kontakt og en rolig bindingsfront, ikke "så hårdt som muligt".

Maskindelene, der styrer trykkvaliteten, er overraskende fysiske:

• Ramme stivhed. En stiv ramme modstår bøjning under belastning. Som et resultat forbliver pladen parallel i stedet for at bøje.

• Pladens fladhed og støtteudformning. En flad plade hjælper med at holde klæbestoffets tykkelse ensartet. Når tykkelsen varierer, vises Newtons ringe som interferensstriber (ofte regnbueagtige).

• Aktiveringsmetode (cylinder eller servo). Pneumatiske cylindersystemer kan fungere godt, når lufttilførslen er stabil, og rampekontrollen er tunet. Servosystemer kan forme ramper mere præcist og gentageligt. Begge kan være fremragende, men kun hvis rampen er kontrolleret og konsekvent.

• Flydende monteringer og nivelleringsmekanismer. På større arbejdsområder ændrer selv små hældninger trykfordelingen. Derfor betyder nivelleringspunkter og balancejustering mere, end mange forventer.

Trykfejl opstår ofte, hvor bindingsfronten begynder og slutter. Hjørnerne er det klassiske smertepunkt. Kantbobler kan ved første øjekast ligne støv, og det er derfor, de spilder tid. Men ofte er den grundlæggende årsag mekanisk: kontaktfronten skrider for hurtigt frem på den ene side, hvilket fanger luft.

En nyttig måde at tænke på tryk er "fronthastighed". Når trykket stiger for aggressivt, "knækker" fronten. Så får luften ikke tid til at slippe ud. En glattere rampe lader luft vandre ud, når fronten skrider frem.

Én vigtig verifikationshandling: kør to identiske cyklusser og sammenlign hjørner under kraftigt lys – et mønster med "det ene hjørne er altid værre" tyder på ujævn trykfordeling eller nivellering.
Mest almindelige faldgrube: at øge trykket for at fjerne bobler, for derefter at skabe tykkere-tyndere zoner, der udløser Newtons ringe.

Når trykuniformiteten svigter, viser inspektionen som regel hjørnebobler, kantbobler og ringe, der gentager sig i den samme zone.

3) Varme: jævn temperatur, rolig strøm

Varme er ikke automatisk godt eller dårligt. I stedet er varme et værktøj, der ændrer klæbemidlets strømning og spænding. Kontrolleret varme kan udvide procesvinduet. Ujævn varme indskrænker det hurtigt.

Maskindelene, der er vigtige for varme, handler om den vej, varmen tager:

• Top- og bundopvarmning vs. enkelt-side opvarmning. To-sidet opvarmning kan reducere gradienter over stakken. Enkelt-side opvarmning kan fungere godt, men gradienter bliver mere mærkbare, når størrelsen øges.

• Zoning og sensorplacering. En stabil indstilling hjælper kun, hvis sensoren afspejler grænsefladens virkelighed. Ellers ser displayet stabilt ud, mens grænsefladen ikke er det.

• Termisk masse og isolering. En plade, der holder temperaturen stabilt, reducerer variationen fra cyklus til cyklus. I modsætning hertil vil et system, der overskyder og jager, få bindingsfronten til at opføre sig forskelligt på tværs af kørsler.

Varme er direkte forbundet med slør og indesluttet luft. Når et område er varmere, vædes klæbemidlet tidligere der. Denne tidlige vædning trækker bindingsfronten ujævnt. Derefter sakker den køligere side bagud og fanger mikroskopiske hulrum. Resultatet kan ligne forurening, men det er ofte temperaturdrevet.

I felten får slør ofte for hurtigt skylden for materialer. Imens er den mere almindelige historie ujævn strømning. Slør, let tåge eller "plettet klarhed" følger normalt med ujævn vædning og stress.

Én vigtig verifikationshandling: sammenlign et koldt start-resultat med et stabilt-varmt resultat ved brug af de samme indstillinger. Hvis udseendet ændrer sig markant, skal varmeuniformiteten eller kontroladfærden have opmærksomhed.
Mest almindelige faldgrube: at tune en opskrift kold og derefter jage "nye fejl" efter opvarmning.

Når varmeuniformiteten svigter, viser inspektionen som regel slør, ujævne klarhedszoner og lokaliserede mikrobobler, der gentager sig i et varmt/koldt mønster.

4) Justering + ren arbejdsgang: færre berøringer, færre overraskelser

Justering behandles som en menneskelig færdighed. Alligevel er skalerbar justering en værktøjsbeslutning. Den bedste justeringsmetode er den, der reducerer håndtering og reducerer eksponeringstid.

Nøglefunktioner i maskinkroppen og processen, der understøtter justering, er praktiske:

• Referencepunktstrategi og fixturplacering. En fixtur, der definerer klare stop og placeringsflader, reducerer genpositionering. Færre genpositioneringsforsøg betyder færre støvbegivenheder.

• Mekanisk vs. visuel justering. Visuel justering kan være fleksibel til usædvanlige opgaver. Dog skalerer fixturjustering bedre, fordi den gør ilægning gentagelig.

• Platformnivellering og gentagelig fastspænding. Hvis arbejdsfladen ændrer højde eller hældning mellem cyklusser, driver justering og trykfordeling sammen.

• Rengøringsvenlig ilægning. Korte, enkle ilægningstrin betyder noget. En rolig arbejdsgang reducerer "åben luft"-tiden mellem den endelige rengøring og kammerforseglingen.

Her er "feltstemmen" nyttig. Mange fokuserer på vakuum og tryk, mens de ignorerer eksponeringstid. Men de mest genstridige fejl starter ofte som en lille partikel. Støv bliver en boblefrø. Den boble vokser under hold, og cyklussen får skylden.

Et andet almindeligt øjeblik: hjørnebobler. De føles tilfældige. Men hjørnebobler er ofte slet ikke tilfældige. De kan komme fra hurtig frontfremrykning, dårlig kantstøtte eller en fixtur, der tillader et let løft i hjørnet.

Én vigtig verifikationshandling: mål tiden fra den endelige rengøring til kammerforseglingen, og se derefter, om fejl stiger, når den tid strækkes.
Mest almindelige faldgrube: at behandle renlighed som "ekstra arbejde" og derefter bruge timer på at genbearbejde bobler, der er sået af støv.

Når justering og arbejdsgang svigter, viser inspektionen som regel bobler udløst af pletter, kosmetiske forskydninger og hjørneinstabilitet, der varierer med håndtering.

30 minutters prøve: "bekræft hurtigt" metoden

En praktisk prøve bør afdække afdrift, ikke skjule den. En perfekt prøve kan opstå selv på svage opsætninger. En kort serie med simple kontroller fortæller sandheden.

I mange evalueringer er dette det eneste spørgsmål, der betyder noget: forbliver processen den samme i ti kørsler i træk? Hvis ja, bliver tuning ligetil. Hvis ikke, bliver tuning gætværk.

For udstyrsevaluering i forbindelse med boblefri binding er nedenstående forsøg designet til at være realistisk. Det bruger korte holdetider, gentagne cyklusser og en hvilekontrol. Det undgår også dyb teori. Vigtigst af alt holder det fokus på de fire kerner.

Selv når målet er et generelt udvalg, tilpasser en kort prøve forventningerne til, hvad en LCD-lamineringsmaskine skal gøre under reelle forhold.

Prøveplan (30 minutter)

Hvad du skal ignorere under prøven

Det hjælper at ignorere markedsføringsagtige diskussioner om "maksimalt tryk", medmindre en specifik stak virkelig kræver det. Ligeledes er "hurtigste cyklustid" sjældent vigtig i den tidlige udvælgelse.

I stedet er stabilitet under en kort batch vigtigst. Hvis ti-cyklus-kørslen ser ensartet ud, bliver optimering et andet trin.

Almindelige fejl → de maskinfunktioner, der normalt afhjælper dem

Fejl er ofte lettere end specifikationer. En fejl peger på en specifik fejltilstand. Den fejltilstand peger tilbage på en maskinfunktion.

Tabellen nedenfor holder udvælgelsen i overensstemmelse med titlen. Den besvarer: hvilken nøglefunktion er faktisk vigtig for boblefri resultater?

En praktisk bemærkning hjælper her. Mange problemer ligner kontaminering. Dog kan "kontaminationslignende" defekter ofte spores tilbage til ujævn flow, ujævnt tryk eller ujævn temperatur. Derfor fokuserer kontroltjekkene på gentagne mønstre frem for engangsfejl.

Eksempler på udstyrets rolle (kort-stil, matchet til nøglefunktioner)

Eksemplerne nedenfor er udvalgt fra LCD-reparationsudstyrsserien vist under kategorien LCD Reparationsmaskine.
De præsenteres som stationsroller frem for produktbeskrivelser. Målet er klarhed i udvælgelsen: hvem bruger det, hvilken kerne det understøtter, hvilken defekt det hjælper med at reducere, og hvad der skal verificeres i en test.

For at holde guiden jordnær følger feature-noterne specifikationerne og beskrivelserne på de respektive produktsider.

En kort påmindelse hører også hjemme her: en LCD-bondingsmaskine arbejder sjældent alene i en reel arbejdsgang. I praksis arbejder laminering og afskumning efter laminering ofte sammen, når kosmetiske mål er strenge.

Eksempel A — 16-tommer vakuumlaminator (kompakt lamineringsstation)

Produkt: 16 tommer vakuumlaminator skærmreparation LCD OCA lamineringsmaskine til iPad/tablets

Typisk brugsscenarie: renovering af telefoner og tablets; skærme under 16 tommer; hyppige modelskift; batchindlæsning på en plade, når armaturer tillader det.
Stærkeste nøglefunktion: vakuumlaminering med praktiske eksterne funktioner (vakuumpumpe + luftkompressor), som understøtter stærkere evakuering og ensartet pressevirkning.
Typiske defekter, den hjælper med at reducere: spredte bobler fra dårlig evakuering, plus kantbobler når ramper og armaturer er justeret.
En obligatorisk testhandling: kør 10-cyklus testen og registrer evakueringstiden; inkonsekvent timing signalerer ofte tætnings- eller rørsystemproblemer, før justeringen overhovedet starter.

Kompakte vakuumlaminatorer er almindelige til reparationsarbejde med høj variation, hvor hastighed ved skift er vigtig.

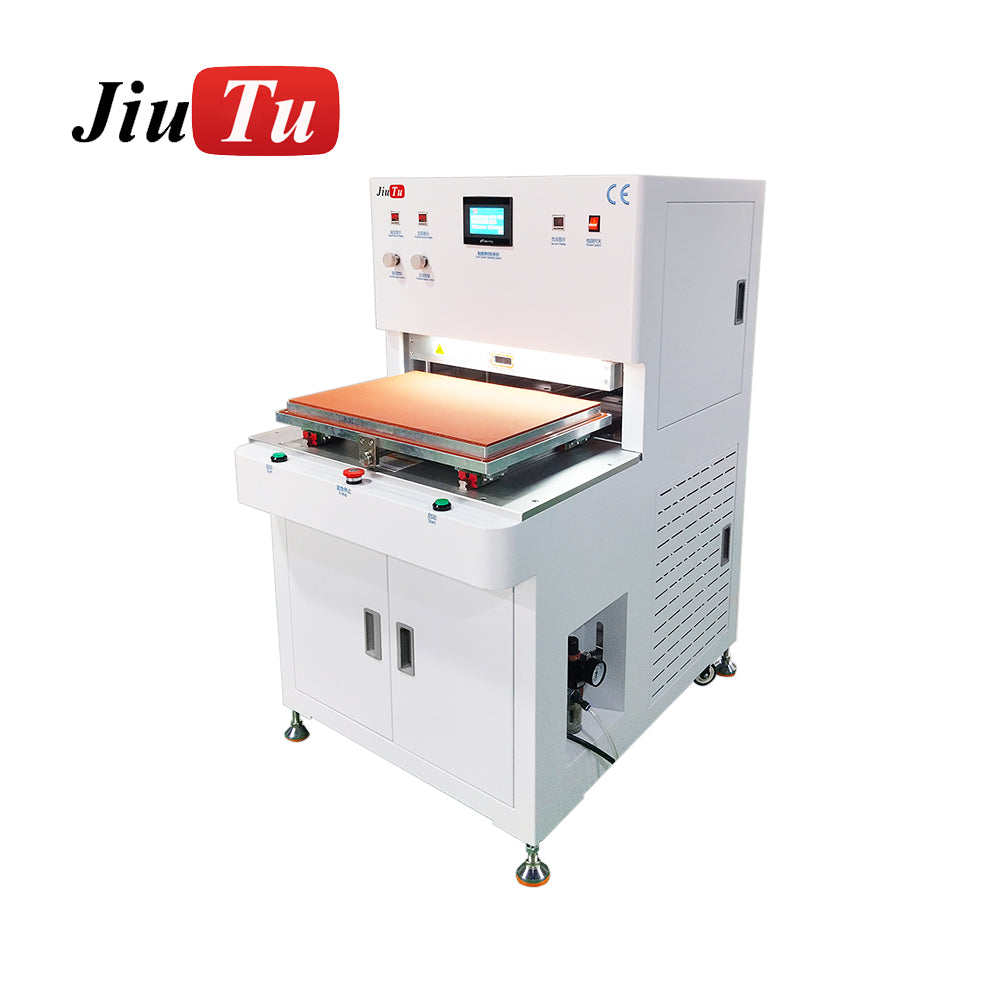

Eksempel B — TP+LCM OCA lamineringsplatform (processtyret laminering for bredere stakke)

Produkt: TP+LCM OCA Lamineringsmaskine

Typisk brugsscenarie: større arbejdsområde (380 × 580 mm); G+G-bindingsprocesser; blandet panelarbejde, hvor ensartede parametre betyder mere end hastighed.
Stærkeste nøglefunktion: kontrolleret trykområde plus op- og nedvarmning (op til 100 °C), som understøtter mere jævn befugtning over arbejdsområdet.
Typiske defekter, den hjælper med at reducere: dis fra ujævn befugtning og ringe knyttet til tykkelsesdrift, især når termisk ensartethed og trykfordeling forbliver ensartede.
En obligatorisk prøvehandling: sammenlign en koldstart med en stabil varm kørsel; en stor optisk ændring peger ofte på varmeensartethed eller kontroladfærd.

Platforme i denne klasse vælges ofte for stabile parametre over bredere arbejdsområder.

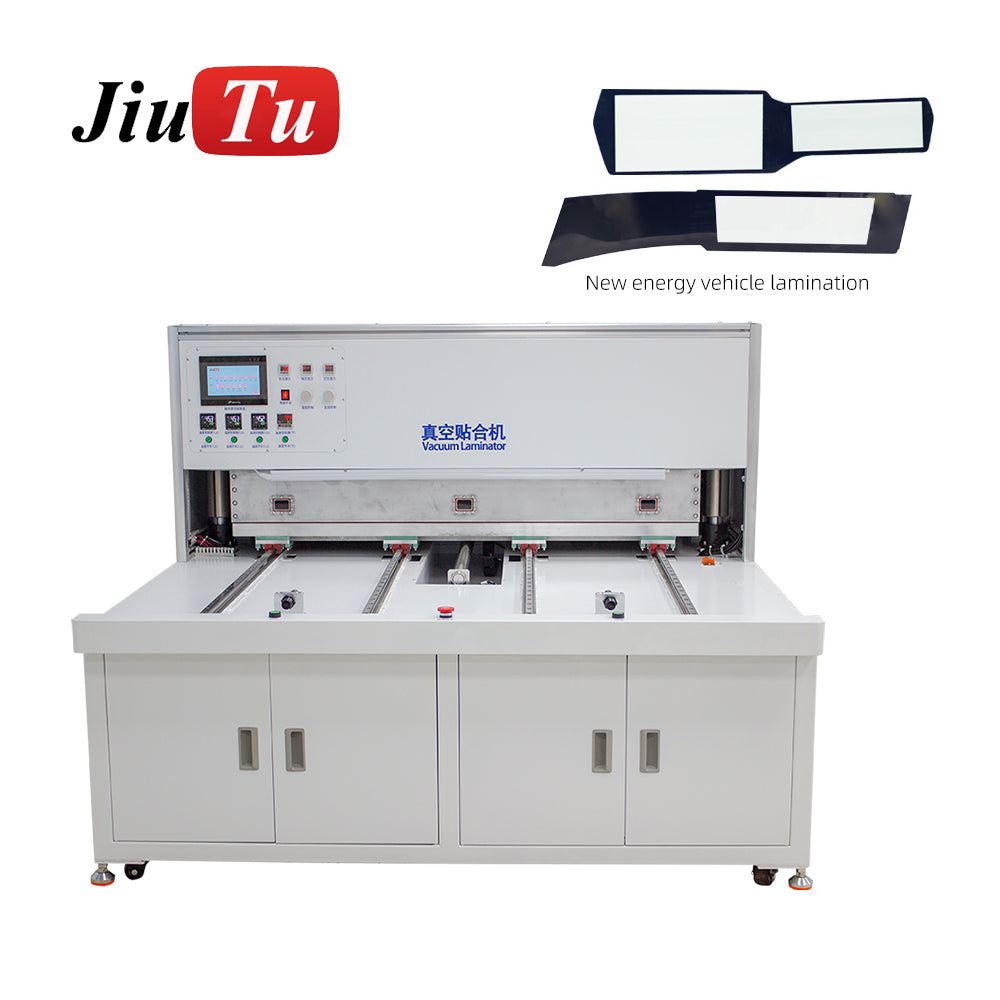

Eksempel C — TP+LCM vakuum-bondingplatform (storformat-bonding med fokus på nivellering/balance)

Produkt: TP+LCM Vakuum Bondingsmaskine

Typisk brugsscenarie: Storformat laminering (35/55/65/85 tommer klasse refereret); applikationer inkluderer mobil, varmpresse-laminering, bilnavigation og laboratorie-R&D-brugstilfælde.
Stærkeste nøglefunktion: op- og nedvarme op til 100 °C plus en justerbar arbejdsplatformbalancering, som hjælper med at holde trykfordelingen og tykkelsen mere ensartet over store områder.
Typiske defekter den hjælper med at reducere: ensidige ringe og hjørnehuler forårsaget af hældning, plus slør forbundet med termiske gradienter over brede spændvidder.
En obligatorisk prøvehandling: inspicer om en "dårlig zone" forbliver på samme sted over flere cyklusser; en gentagen zone peger ofte på nivellerings-, pladeunderstøtnings- eller armaturproblemer.

Storformatplatforme afslører hurtigt små fejl i fladhed og nivellering.

Eksempel D – Højtryks boblefjerner autoklav (efterlaminering afskumningsstation)

Produkt: LCD vakuum boblefjerner maskine

Typisk brugsscenarie: efterlamineringsbehandling for elektronik og optoelektronik; bruges efter vakuumlaminering med OCA/SCA til at fjerne resterende bobler; kammerbaseret tryk- og varmeafskumning.
Stærkeste nøglefunktion: segmenteret højtryksafskumning med justerbar temperatur og tryk, designet til at reducere mikrobobler efter laminering snarere end at erstatte lamineringstrinnet.
Typiske defekter, den hjælper med at reducere: sene mikrobobler og "fint peber" der opstår efter hvile, især når lamineringen er tæt på - men ikke perfekt.
En obligatorisk prøvehandling: udfør en hvile- og genkontrolinspektion efter afskumning; mikroboblevækst efter hvile indikerer enten ufuldstændig afskumning eller problemer med fastholdelse/front opstrøms.

Autoklave-stil afskumning er et almindeligt afsluttende trin, når mikrobobler forbliver efter laminering.

"Fælde-sweep": hvordan man udelukker de sædvanlige faldgruber

Denne sektion er bevidst kort. Den samler de feltfælder, der spilder mest tid.

Faldgrube 1: Vakuum ser godt ud, indtil fastholdelse

Et stærkt evakueringsnummer kan skjule krybning under fastholdelse. Denne krybning forårsager sene bobler.

Den hurtige løsning er ikke et nyt klæbemiddel. I stedet er det en fastholdelsestest, en pakningstørring og en gentaget kørsel. Hvis fastholdelsen stadig kryber, fortjener forsegling og ventiltiming opmærksomhed.

Faldgrube 2: trykket øges for at "presse bobler ud"

Højere kraft kan fange luft i hjørnerne, hvis fronten springer på plads. Det kan også forværre ringe, hvis tykkelsen ændrer sig.

En roligere rampe slår normalt ekstra kraft. I mellemtiden slår bedre kantstøtte ofte begge.

Faldgrube 3: varme brugt som en genvej

Varme kan forbedre befugtning. Men ujævn varme skaber ujævne strømfronter. Denne ujævnhed bliver til dis eller lokaliserede bobler.

Kold/varm sammenligning fanger dette hurtigt. Hvis udseendet ændrer sig meget, er termisk ensartethed vigtigere end rå temperatur.

Faldgrube 4: Justering behandles som "hænder"

Når justering afhænger af gentagen repositionering, øges eksponeringstiden. Støv opstår. Derefter dannes bobler omkring partikler.

Armaturer og definerede datamål reducerer berøringer. Mindre håndtering giver ofte den hurtigste forbedring af udbyttet.

FAQ (udvalg af spørgsmål, der opstår i reelle evalueringer)

Hvilken enkelt kontrol er mest informativ under udvælgelsen?

Den 30-sekunders vakuumholde-driftstest er den hurtigste "sandhedstest". Den forudsiger ofte sene mikrobobler bedre end noget datablad.

Hvorfor opstår hjørnebobler, selv når overflader ser rene ud?

Hjørnebobler opstår ofte, når bindingsfronten bevæger sig for hurtigt ved kanterne. Trykramper, nivellering og kantstøtte er vigtige.

Hvad forårsager Newtons ringe ved limning?

Newtons ringe skyldes normalt variation i tykkelsen. Pladens fladhed, stivhed og nivellering er ofte årsagen til denne variation.

Reducerer højere tryk altid bobler?

Ikke altid. Højere tryk kan øge stress og fange luft, hvis rampekontrollen er dårlig. Ensartet tryk og jævne ramper er vigtigere.

Hvornår betyder top- og bundopvarmning mest?

Det er vigtigt, når gradienter forårsager ujævn befugtning over området. Større formater og tykkere stakke har tendens til at vise dette tydeligere.

Hvorfor opfører en opskrift sig anderledes efter timers kørsel?

Termisk ligevægt ændrer, hvordan pladen holder temperaturen. Derfor kan koldstartsindstilling drive, når maskinen er varmet op.

Er afskumning efter laminering altid påkrævet?

Ikke altid. Men når mikrobobler dukker op efter hvile, stabiliserer et afskumningsskridt ofte det endelige udseende – især for strengere kosmetiske mål.

Hvilke defekter signalerer oftest fixturproblemer?

Gentagne ringe, uklarhed i den ene side eller bobler "altid i samme hjørne" peger normalt på fixturplacering, kantstøtte eller nivelleringsproblemer.

Tjekliste for test (kopier/indsæt til evalueringsnoter)

• 30-sekunders vakuumhold-drift: registrer kryb under hold i samme cyklusstadie.

• 10-cyklus evakueringstid: log tid for hver cyklus; hold øje med drift.

• Kold vs varm sammenligning: kør en tidlig, en efter stabil adfærd.

• Hjørne-gentagelsesmønster: bemærk om et hjørne forbliver værre.

• Ringkort: registrer ringens placering under vinklet lys.

• Hvil-og-genkontroller: inspicer igen efter en kort hvile for sene bobler.

Opsummering og tre handlingsrettede næste skridt

En boblefri proces kommer fra fire kerneelementer – vakuum, tryk, varme og justering – understøttet af en ren arbejdsgang. Vakuum skal holde, tryk skal fordeles jævnt, varme skal forblive ensartet, og justering skal reducere håndtering. Når disse elementer stemmer overens, holder defekter op med at "flytte rundt", og justering bliver praktisk.

Handlingsrettede næste skridt:

• Kør den 30-minutters test og hold noterne defektbaserede i stedet for specifikationsbaserede.

• Behandl armaturer som et kerneværktøj, især for kantstøtte og gentagelig placering.

• Tilføj afskumning efter laminering, når mikrobobler viser sig efter hvile.

Med den tilgang bliver valget af en LCD-lamineringsmaskine en struktureret beslutning i stedet for et gæt.
